1. 概述
近年来随着微小卫星的快速发展，迫切需要建设简易可靠的高性价比新型测控体制，为满足微纳卫星的测控需求，我们提供了微纳卫星的测控和数传接收的一体化解决方案。


利用UHF/VHF（Ultra High Frequency/Very High Frequency，甚高频/超高频）业余无线电频段设备和AX.25协议构建微纳卫星测控系统，简便易行，性价比好，现全球90%以上的微纳卫星均采用UHF/VHF业余无线电频段进行测控。
在单圈次跟踪卫星目标时，系统任务分为系统自检、标校、目标跟踪、遥测遥控处理和事后数据处理5个阶段。系统自检由操作人员在任务前完成设备自检。
2. 系统组成

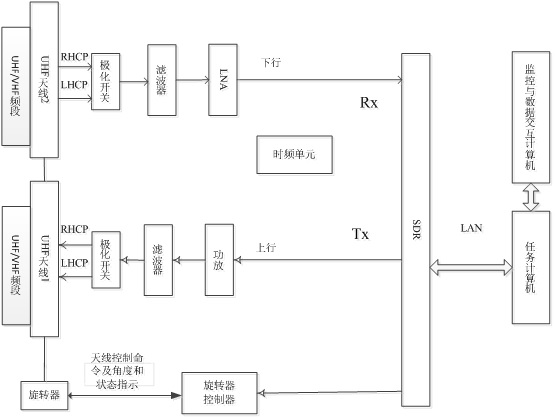

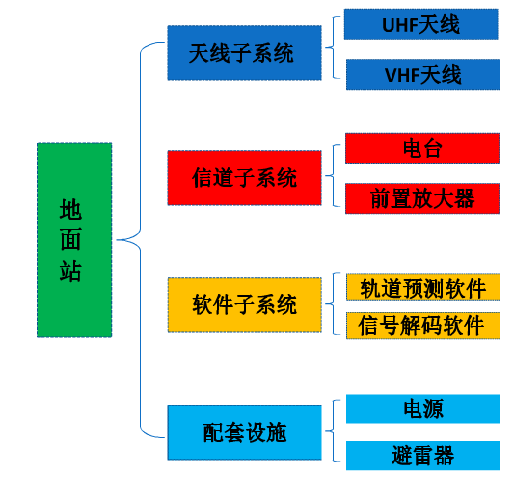

UHF/VHF测控站由天伺馈分系统、信道分系统、基带分系统、监控与数据交互分系统和时频分系统组成。其主要任务是完成星地链路上行遥控指令的注入及下行遥测数据接收、处理以及数据传输。 天伺馈在轨道根数或数字引导下，主要完成天线程序跟踪目标和UHF/VHF频段的信号收发等任务。 基带分系统遥测信号的接收和解调，进行位同步、帧同步、打时标和遥测数据上报。 硬件前端模块主要完成数模转换/数据采集以及数字信号波形处理等功能。

3. 天线分系统

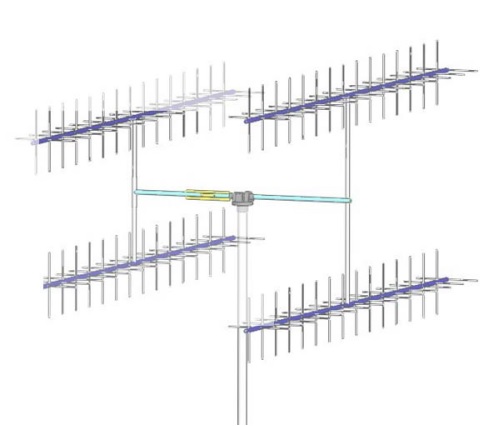

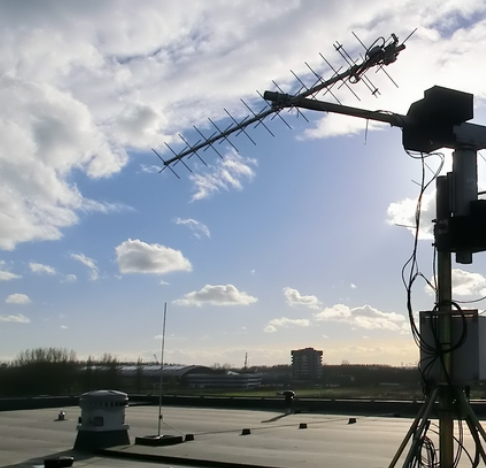

天线采用八木天线。 增益10-22dB可选。 极化方式：水平/垂直线极化、左/右旋圆极化可选。
4. 天线驱动及跟踪分系统

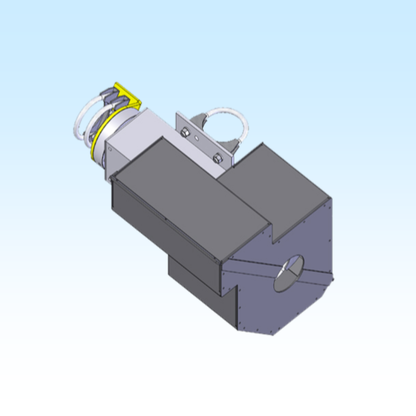

天线驱动采用成熟的高可靠性电机，跟踪方式采用程序引导、轨道根数参数引导等等。
5. 信道及基带分系统

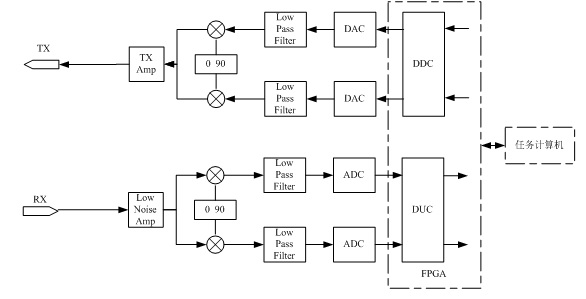

接收机及基带一体化设计，系统集成在一个150mm*125mm*25mm的加固小盒子里。 基带分系统采用软件无线电技术，实现各种信号体制的调制解调，完成上行遥控、注入数据的发送和下行遥测及数传数据的接收解调。基带采用软件无线电技术SDR小型模块实现变频和解调及各种编解码功能，并且可以进行多普勒频率补偿。
接收信道只需外置一个低噪放即可。 发射信道只需外置功率放大器即可。 工作频率：    VHF和UHF。 频率范围： VHF: 100MHz～200MHz， UHF: 400MHz～480MHz， 1Hz连续可变，其它频段可定制。 调制体制： CW、ASK、MSK-FM、2FSK、4FSK、BPSK、QPSK、OQPSK、GFSK、GMSK、MSK等等。 信息速率： 100bps到20kbps，其它码速率可定制。
6. 遥控/遥测协议标准
（1） Ax.25。
（2） 分包。
（3） PCM。
（4） CSP。
